Qu'est-ce qu'un Pistolet pulvérisateur
Un pistolet pulvérisateur est un outil portatif qui atomise la peinture, le revêtement ou le matériau de finition en une fine brume et le dirige sur une surface via un modèle contrôlé d'air comprimé ou de pression hydraulique. Au lieu d'appliquer le matériau avec un pinceau ou un rouleau, un pistolet pulvérisateur divise le revêtement liquide en minuscules gouttelettes et les transporte sur la surface cible, produisant un film plus lisse et plus uniforme. Ce mécanisme de base est utilisé dans la finition de meubles, la finition automobile, la fabrication métallique, le revêtement marin et la peinture industrielle en général.
L'idée centrale de chaque pistolet pulvérisateur pour peinture est la même : le fluide rencontre un flux d'air près de la buse, se brise en gouttelettes et est guidé sur la pièce selon un éventail contrôlé ou un motif rond. Ce qui change d'un modèle à l'autre, c'est la façon dont le fluide est délivré à la buse, la quantité de pression d'air utilisée et la manière dont le pistolet équilibre la qualité de finition et l'efficacité du transfert de matériau. Comprendre ces différences aide les opérateurs à sélectionner un équipement adapté au revêtement, au substrat et à l'environnement de travail.
Les pistolets pulvérisateurs sont largement utilisés car ils réduisent le temps d’application sur des surfaces grandes ou détaillées et produisent une texture de surface plus uniforme que les méthodes manuelles. Un pistolet à peinture peut être ajusté pour obtenir un large motif en éventail afin de couvrir rapidement les panneaux ouverts, ou rétréci pour un travail de détail autour des bords, des coins et des garnitures. Cette flexibilité est l’une des raisons pour lesquelles les pistolets pulvérisateurs restent l’outil standard dans les ateliers de revêtement professionnels et les lignes de fabrication.
Comment fonctionne un pistolet pulvérisateur
Chaque pistolet à peinture à air comprimé repose sur un petit ensemble de composants fonctionnant ensemble : un capuchon d'air, une buse de fluide, une aiguille, une gâchette et un passage d'air connecté à un compresseur ou une turbine. Lorsque la gâchette est enfoncée, l'air commence à circuler, suivi d'une libération de fluide lorsque l'aiguille se rétracte du siège de la buse. Les deux flux se rencontrent juste à l’extérieur du chapeau d’air, où le fluide est déchiré en gouttelettes et façonné selon un motif par les jets d’air environnants.
Principaux composants
- Chapeau d'air : façonne le motif de pulvérisation à l'aide de trous d'aération latéraux et centraux
- Buse de fluide et aiguille : contrôlez la quantité de matériau qui passe par seconde
- Gâchette : une commande à deux étages qui libère d'abord l'air, puis le fluide
- Bouton de réglage du fluide : définit jusqu'où l'aiguille peut se rétracter
- Bouton de réglage du motif : bascule entre les formes de pulvérisation rondes et en éventail
- Entrée d'air : relie le pistolet à un tuyau, un compresseur ou une turbine
La relation entre le volume d'air et le volume de fluide détermine la qualité de l'atomisation. Trop d'air par rapport au fluide produit une pulvérisation excessive et une texture de film sec, tandis qu'un manque d'air laisse le revêtement lourd et sujet à l'affaissement. C'est pourquoi la pression du pistolet pulvérisateur et le débit de fluide sont presque toujours réglés ensemble plutôt que séparément, et pourquoi les opérateurs sont formés pour traiter les deux commandes comme une paire appariée plutôt que comme des réglages séparés.
Types courants de Pistolet pulvérisateurs
Les pistolets pulvérisateurs sont généralement regroupés selon la manière dont le fluide atteint la buse. Les trois catégories les plus couramment utilisées dans les ateliers et les lignes de production sont les pistolets à alimentation par gravité, à alimentation par siphon et à alimentation sous pression, chacun étant adapté à différents volumes de revêtement et à différentes postures de travail.
Un pistolet à peinture par gravité maintient son matériau dans une coupelle montée sur le corps du pistolet, permettant au fluide de tomber dans la buse par simple gravité. Cette conception utilise moins d’air pour déplacer le fluide, ce qui tend à améliorer l’efficacité du transfert et rend le pistolet plus facile à nettoyer puisque la majeure partie du revêtement s’écoule naturellement de la coupelle. Les pistolets à siphon tirent le matériau vers le haut à partir d'une coupelle montée sous le pistolet en utilisant le vide créé par l'air en mouvement rapide, une disposition qui était courante sur les anciens équipements de pulvérisation conventionnels. Un pistolet pulvérisateur à alimentation sous pression est connecté à un réservoir ou une pompe sous pression séparé, qui pousse le matériau à travers un tuyau dans le pistolet. Cette configuration est préférable pour la pulvérisation en production continue, les grandes surfaces ou les revêtements plus épais qui seraient difficiles à soulever par gravité ou par vide uniquement.
| Type d'alimentation | Position typique de la tasse ou de l'alimentation | Idéal pour | Effort de nettoyage |
|---|---|---|---|
| Alimentation par gravité | Tasse montée sur le dessus | Travail de détail, panneaux petits à moyens | Faible |
| Alimentation par siphon | Coupelle montée en dessous | Pulvérisation à usage général | Modéré |
| Alimentation sous pression | Réservoir sous pression à distance | Grandes surfaces, production continue | Plus haut, à cause des conduites flexibles |
Pistolet pulvérisateur PSI et paramètres de pression
Le pistolet pulvérisateur psi est l'un des réglages les plus recherchés par les peintres débutants et expérimentés, et pour cause : une pression trop élevée ou trop basse modifie le résultat global d'un travail de revêtement. Le pulvérisateur de peinture psi fait référence à la pression d'air délivrée au pistolet, généralement mesurée à l'entrée d'air ou au capuchon d'air selon le type de pistolet. Les pistolets de pulvérisation conventionnels fonctionnent généralement à une pression d'entrée plus élevée, tandis que les pistolets HVLP et LVLP sont conçus pour atomiser efficacement le matériau à une pression plus basse, ce qui réduit la pulvérisation excessive et améliore la quantité de revêtement qui atterrit réellement sur la surface.
En tant que point de référence général utilisé dans de nombreux métiers de finition, les pistolets conventionnels fonctionnent généralement à une température proche de 40 à 50 livres par pouce carré à l'entrée, les pistolets à alimentation sous pression sont ajustés entre 20 et 50 livres par pouce carré en fonction de la taille de la pointe et de la viscosité du matériau, les pistolets HVLP sont généralement réglés plus près de 28 à 32 psi à l'entrée pour atteindre environ 10 psi au niveau du chapeau d'air, et les pistolets LVLP fonctionnent encore plus bas, souvent entre 20 et 25 psi. gamme. Ces chiffres varient selon le fabricant et selon la buse de fluide spécifique installée sur le pistolet, de sorte que le psi pour l'équipement de pulvérisation de peinture doit toujours être vérifié par rapport à la documentation du pistolet et ajusté en fonction du revêtement utilisé.
Tableau 1. Plage de référence générale pour la pression d'air d'entrée par type de pistolet pulvérisateur, indiquée en livres par pouce carré
La pression de réglage est étroitement liée au régulateur de pression du pulvérisateur de peinture installé sur la conduite du compresseur ou, sur certains pistolets à gravité, à un régulateur intégré à la base de la poignée. Régler la pression du pistolet légèrement en dessous de la valeur maximale recommandée et tester sur des déchets avant de travailler sur la surface finale est une pratique courante parmi les peintres professionnels, car cela permet un réglage précis de la pression du pistolet à peinture sans gaspiller de revêtement sur la pièce elle-même.
Comment régler un pistolet pulvérisateur
Apprendre à régler un pulvérisateur de peinture commence par comprendre les trois commandes que l'on trouve sur presque tous les pistolets modernes : le bouton de fluide, le capuchon d'air ou bouton de motif et le régulateur de pression d'entrée. Le réglage du pistolet pulvérisateur se fait rarement en une seule étape, puisque chaque commande affecte le comportement des autres une fois que l'air et le fluide se rencontrent au niveau de la buse.
Séquence de réglage de base
- Réglez le compresseur ou le régulateur sur le psi pour le pistolet pulvérisateur répertorié dans le guide de l'équipement pour la buse de produit installée.
- Ouvrez complètement le bouton de contrôle du fluide, puis fermez-le d'environ un tour complet pour commencer avec un débit modéré.
- Testez la pulvérisation sur des déchets en utilisant un motif rond pour vérifier la taille des gouttelettes avant de façonner le ventilateur.
- Tournez le bouton de motif pour élargir ou rétrécir la forme de l'éventail en fonction de la taille de la surface à recouvrir.
- Ajustez finement le bouton de fluide jusqu'à ce que le motif présente une couverture uniforme sans bords épais ni centres fins.
- Revérifiez la pression après tout changement de fluide, car un matériau plus épais nécessite souvent une légère augmentation de pression.
Savoir régler un pistolet à peinture en aérosol, c'est aussi lire le modèle de pulvérisation lui-même. Un motif plus lourd sur un côté indique généralement un trou d'air partiellement obstrué dans le capuchon, tandis qu'un motif trop étroit pour le panneau à revêtir signifie souvent que la commande du ventilateur est trop fermée. De petits ajustements, testés en courtes périodes sur des matériaux de rebut, ont tendance à produire de meilleurs résultats que de grands changements effectués d'un seul coup.
Choisir la bonne taille de buse et de pointe
La pointe du produit, parfois appelée buse, contrôle la quantité de matériau qui passe à travers le pistolet par passage et affecte directement la qualité de finition et la consommation d'air. Les pointes plus petites sont adaptées aux matériaux fins à séchage rapide tels que les teintures et les laques, tandis que les pointes plus grandes sont nécessaires pour les revêtements plus épais tels que les apprêts, les finitions texturées ou les peintures industrielles épaisses.
| Tableau 2. Guide général des tailles de pointe de buse par type de matériau | ||
| Taille de la pointe | Viscosité du matériau | Utilisation courante |
| 1,0 à 1,2 mm | Mince | Teintures, laques, teintures |
| 1,3 à 1,4 mm | Léger à moyen | Bases, vernis transparents |
| 1,5 à 1,7 mm | Moyen | Couches de finition générales, finitions de meubles |
| 1,8 à 2,0 mm | Moyen to heavy | Apprêts, scellants, revêtements texturés |
Graphique 2. Référence générale pour la consommation d'air en pieds cubes par minute selon la taille de la buse
Efficacité de pression et de transfert
L'efficacité de transfert décrit la quantité de matériau pulvérisé qui atterrit réellement sur la surface plutôt que de dériver sous forme de pulvérisation excessive. Ce chiffre change avec la pression du pistolet à peinture, et comprendre le motif aide les opérateurs à réduire le gaspillage de matériau sans sacrifier la qualité de finition. Trop élevée, la pression atomise bien le matériau mais pousse une plus grande part de gouttelettes au-delà de la cible. Un réglage trop bas rend l'atomisation médiocre et la finition de surface en souffre, même si moins de matière est perdue dans l'air.
Graphique 3. Tendance approximative de l'efficacité de transfert selon les réglages de pression de pulvérisation, présentée comme modèle de référence général
Le tableau ci-dessus illustre un modèle couramment décrit dans les références commerciales de finition : les pistolets de style HVLP ont tendance à atteindre une efficacité de transfert maximale dans la partie inférieure à moyenne de leur plage de pression, puis à diminuer à mesure que la pression augmente, tandis que les pistolets conventionnels ont une courbe d'efficacité relativement plate et inférieure sur la même plage de pression. C'est l'une des raisons pour lesquelles de nombreux ateliers qui sont passés des équipements conventionnels aux équipements HVLP ont remarqué moins de matériaux se déposant sur les sols, les murs et les filtres de ventilation, puisqu'une plus grande partie du revêtement restait sur la surface prévue.
Comparaison des pistolets à siphon gravitaires HVLP et conventionnels
Le choix entre les styles d’armes se résume souvent à la façon dont chacun se comporte en fonction d’une poignée de facteurs pratiques plutôt que d’un seul chiffre. Le graphique radar ci-dessous compare un pistolet HVLP à alimentation par gravité à un pistolet à siphon conventionnel en fonction de cinq facteurs que les peintres pèsent généralement avant d'acheter ou de louer du matériel.
Graphique 4. Comparaison générale des pistolets HVLP à alimentation par gravité par rapport aux pistolets à siphon conventionnels selon cinq facteurs pratiques
Comme le montre le graphique, un pistolet HVLP à alimentation par gravité obtient généralement de meilleurs résultats en termes de qualité de finition, de contrôle de la pulvérisation, d'efficacité de transfert et de facilité de nettoyage, ce qui explique sa popularité dans les travaux de finition de meubles et d'automobiles. Un pistolet à siphon conventionnel a tendance à être plus polyvalent, car il peut gérer une gamme plus large de viscosités et de volumes de matériaux sans changer d'équipement, ce qui le maintient utilisé pour certaines tâches de peinture industrielle et de maintenance.
Où les pistolets pulvérisateurs sont utilisés
Les pistolets pulvérisateurs pour la peinture apparaissent dans un large éventail d'industries, chacune avec ses propres exigences en matière de revêtement et ses conditions de travail. Les magasins de meubles et d'ébénisteries s'appuient sur des pistolets à alimentation par gravité pour les laques et les teintures là où la douceur de la surface compte le plus. Les ateliers de finition automobile dépendent des pistolets HVLP et LVLP pour les couches de base et les vernis transparents où le contrôle de la pulvérisation affecte à la fois la qualité de la finition et la propreté de l'atelier. La fabrication de métaux et la peinture de structures en acier utilisent souvent des systèmes d'alimentation sous pression associés à des pointes plus grandes pour déplacer efficacement des revêtements de protection plus lourds sur de grandes surfaces. Les travaux de revêtement marin combinent fréquemment des équipements d’alimentation sous pression avec des pointes spécialisées adaptées aux revêtements de coque épais et protecteurs appliqués à l’extérieur.
L'entretien général et la peinture des installations, y compris les clôtures, les machines et les boîtiers d'équipement, utilisent souvent des pistolets conventionnels ou à alimentation sous pression en raison de leur tolérance à une plus large gamme de types de matériaux sans changements fréquents de pointe. Dans tous ces paramètres, le choix du pistolet à peinture reflète généralement un équilibre entre la surface couverte, la viscosité du revêtement et le temps pouvant être consacré à l'installation et au nettoyage entre les tâches.
Entretien et entretien du pistolet pulvérisateur
Un nettoyage régulier est l’habitude la plus importante pour que tout pistolet pulvérisateur continue de fonctionner de manière constante. Le matériau laissé à l'intérieur du passage de fluide ou des trous du chapeau d'air durcit avec le temps et modifie la forme de pulvérisation, souvent bien avant que le pistolet ne montre tout autre signe d'usure. Le démontage du capuchon d'air et de l'aiguille après chaque utilisation, le rinçage des passages de liquide avec un solvant de nettoyage approprié et l'essuyage de l'extérieur permettent de garder un pistolet à peinture prêt pour le prochain travail.
Habitudes d'entretien de base
- Rincer le passage de fluide immédiatement après avoir terminé une séance de revêtement
- Trempez le capuchon d'air séparément pour dégager les petits trous d'air sans les rayer
- Vérifiez l'usure de l'aiguille et du joint si la gâchette semble desserrée ou incohérente.
- Rangez le pistolet avec le réservoir de liquide vide et la gâchette déverrouillée.
- Inspectez périodiquement les joints et les joints toriques, car le matériau séché peut provoquer de petites fuites.
Un entretien constant protège également la précision des réglages de pression. Une buse partiellement obstruée peut faire en sorte qu'un pistolet se comporte comme si le psi de l'équipement de pulvérisation de peinture était mal réglé, alors que le véritable problème est un débit restreint. Garder le pistolet propre supprime cette variable et rend les ajustements futurs plus prévisibles.

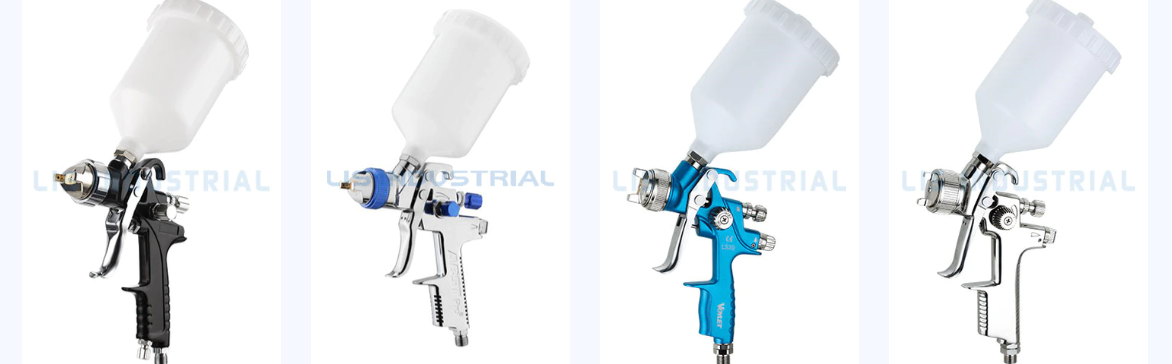

Achat de pistolets pulvérisateurs auprès d’une entreprise de fabrication
Les entreprises qui ont besoin de s'approvisionner en équipements pour pistolets pulvérisateurs en volume, que ce soit pour la distribution au détail, les programmes de marques privées ou les lignes de production internes, recherchent généralement un partenaire de fabrication doté de capacités internes de recherche, d'outillage et d'assemblage plutôt qu'un fournisseur commercial général. Travailler directement avec une entreprise de fabrication de pistolets pulvérisateurs permet aux acheteurs de discuter en détail des configurations de buses, des matériaux des gobelets, des mécanismes de déclenchement et de l'emballage, et d'ajuster les spécifications aux différents marchés régionaux.
Ningbo Lis Industrial Co., Ltd. est engagée dans la recherche, le développement, la fabrication et la commercialisation de séries de pistolets de peinture à l'air, de mini-compresseurs d'air et d'outils pneumatiques associés depuis sa création en 1984. La société est basée à Ningbo, une ville portuaire avec une longue histoire industrielle et une chaîne d'approvisionnement bien développée pour les composants métalliques et plastiques utilisés dans les équipements de pulvérisation. Couvrant un site de plus de 400 000 pieds carrés, l'usine de pistolets pulvérisateurs fonctionne avec une équipe de plus de 400 employés et soutient une production annuelle qui reflète l'une des plus grandes échelles de production de l'industrie des pistolets pulvérisateurs de peinture en Chine.
Le processus de production dans cette usine de pistolets pulvérisateurs couvre l'inspection des matières premières, les contrôles de qualité du processus pendant l'assemblage, les tests fonctionnels individuels des unités finies et une étape d'inspection finale avant l'emballage. Cette approche à plusieurs niveaux vise à détecter rapidement les incohérences, depuis les tolérances des buses de fluide jusqu'au déclenchement de l'action, avant que les produits ne soient distribués. Pour les entreprises qui envisagent de s'approvisionner en produits pour pistolets pulvérisateurs dans le cadre de relations d'approvisionnement à long terme, ce type de production organisée verticalement, couvrant la conception, l'outillage, l'assemblage et les tests sous un même toit, permet généralement des délais de livraison plus stables et une communication plus facile sur les exigences personnalisées par rapport au travail via plusieurs intermédiaires.
Les acheteurs évaluant une entreprise de fabrication de pistolets pulvérisateurs posent souvent des questions sur les options de pointes et de capuchons, les plages de capacité des gobelets, la compatibilité avec les configurations de compresseurs existantes et les formats d'emballage adaptés à leur canal de vente. Le fait de pouvoir parcourir ces détails directement avec une équipe d'ingénierie et de production, plutôt que de passer par plusieurs niveaux de revente, tend à raccourcir les allers-retours nécessaires pour finaliser une spécification de produit.
Foire aux questions
Pourquoi mon pistolet pulvérisateur crache-t-il
Les crachats indiquent généralement un capuchon d'air desserré, un joint sec ou endommagé autour de la buse de produit ou de l'air emprisonné dans le passage du produit. Le serrage du capuchon d'air, la vérification du joint de la buse et l'assurance que l'évent du couvercle de la tasse est dégagé résolvent souvent le problème.
Pourquoi mon pistolet pulvérisateur fuit-il
Les fuites autour de la zone de déclenchement ou de la coupelle de fluide sont généralement causées par un joint d'aiguille usé, un joint de coupelle fissuré ou un bouton de réglage du fluide desserré. Le remplacement du joint concerné et la vérification que tous les raccords sont correctement installés arrêtent généralement la fuite.
Pourquoi mon pistolet pulvérisateur ne pulvérise-t-il pas uniformément
Un débit irrégulier est souvent lié à un trou d'air partiellement obstrué dans le capuchon ou à une buse de fluide qui ne correspond pas à la viscosité du matériau pulvérisé. Nettoyer soigneusement le capuchon et confirmer la taille de la pointe par rapport à la fiche technique du revêtement peut restaurer une couverture uniforme.
Pourquoi mon jet de pulvérisation est-il inégal
Un motif plus lourd sur un côté signifie généralement qu'un ou plusieurs trous d'aération latéraux dans le capuchon sont obstrués. Tremper et nettoyer chaque trou individuellement, plutôt que seulement le trou central, corrige généralement la forme du motif.
Pourquoi le pistolet pulvérisateur produit-il de la peau d'orange
Une texture de peau d'orange est souvent liée à une pression trop faible pour une bonne atomisation, à un pistolet tenu trop loin de la surface ou à un matériau qui n'a pas été dilué à la viscosité recommandée. Le réglage simultané de la pression du pistolet de pulvérisation et de la distance du pistolet tend à lisser la finition.
Pourquoi mon pistolet pulvérisateur est-il bouché
Le colmatage provient généralement du séchage du matériau à l'intérieur du passage de fluide ou du chapeau d'air après une séance sans nettoyage. Rincer le pistolet rapidement après utilisation et éviter de longues périodes d'inactivité avec du matériau encore chargé permet d'éviter un colmatage répété.
Pourquoi mon pistolet pulvérisateur gaspille-t-il la peinture
La perte excessive de matériau est souvent liée à une pression réglée plus élevée que celle requise pour la pointe de fluide utilisée, ou à un motif en éventail plus large que la surface à revêtir. Réduire légèrement la pression du pistolet à peinture et adapter la largeur du motif à la taille du panneau peut réduire considérablement le gaspillage.
Pourquoi mon pistolet pulvérisateur bouillonne-t-il
Des bulles dans la coupelle signalent généralement une fuite d'air quelque part dans le trajet du fluide, souvent autour du siège de la buse ou d'un capuchon d'air desserré. Vérifier que la buse est bien en place et que le capuchon d'air est correctement serré est la première étape pour localiser la fuite.
