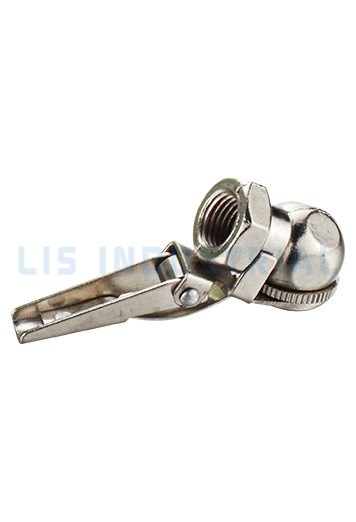

Les systèmes pneumatiques sont largement utilisés dans la fabrication, la maintenance automobile et les lignes de production automatisées, avec des exigences de pression variant considérablement selon les différents scénarios d'application : des systèmes basse pression (par exemple, 0,2 à 0,5 MPa) pour le serrage léger aux systèmes à haute pression (par exemple, 1,0 à 3,0 MPa) pour le levage de charges lourdes. Les raccords et accessoires d'air (tels que les connecteurs rapides, les tuyaux, les vannes et les filtres) sont les « connexions » du système pneumatique ; leur bonne adéquation avec la pression du système détermine directement la sécurité, la stabilité et l’efficacité de l’ensemble du système. Alors, quelles sont les étapes et considérations clés impliquées dans l’adaptation de ces composants à différentes exigences de pression ? Explorons à travers les questions suivantes.

Quels paramètres de pression centrale doivent être priorisés lors de l'appariement des raccords et accessoires d'air ?

Lors de la correspondance raccords d'air et accessoires pour un système pneumatique, deux paramètres de pression de base doivent être la première priorité : la pression de service nominale et la pression d'éclatement maximale des composants. La pression de service nominale fait référence à la pression maximale à laquelle le raccord ou l'accessoire peut résister de manière stable pendant un fonctionnement normal à long terme, et elle doit être supérieure ou égale à la pression de service conçue pour le système. Par exemple, si un système pneumatique pour assemblage automatisé a une pression de service nominale de 0,8 MPa, les connecteurs rapides et les tuyaux sélectionnés doivent avoir une pression de service nominale d'au moins 0,8 MPa. L'utilisation de composants avec une pression nominale de 0,6 MPa entraînera des fuites, voire une défaillance structurelle sous pression. La pression d'éclatement maximale est tout aussi critique : il s'agit de la pression minimale à laquelle le composant se rompra, et elle est généralement 3 à 5 fois supérieure à la pression de service nominale. Ce paramètre fournit un tampon de sécurité pour les pics de pression inattendus (par exemple, causés par un mauvais fonctionnement de la vanne ou une surpression du compresseur d'air). Pour les systèmes à haute pression (par exemple 2,0 MPa), des composants avec une pression d'éclatement maximale d'au moins 6,0 MPa doivent être sélectionnés pour éviter des éclats dangereux dus aux fluctuations de pression.

Les raccords et accessoires pneumatiques nécessitent-ils différentes stratégies d'adaptation pour les systèmes pneumatiques basse, moyenne et haute pression ?

Oui, les stratégies d'appariement pour raccords d'air et accessoires varient considérablement selon les systèmes pneumatiques basse, moyenne et haute pression, car leurs exigences en matière de pression et les risques d'application diffèrent. Pour les systèmes à basse pression (généralement ≤ 0,5 MPa, tels que les pinces pneumatiques dans l'assemblage de produits électroniques), l'accent est mis sur la légèreté et la rentabilité tout en garantissant une résistance à la pression de base. Par exemple, les connecteurs rapides peuvent être fabriqués à partir de plastiques techniques (avec une bonne résistance à la corrosion et un faible poids) et les tuyaux peuvent être en PVC ou en caoutchouc nitrile : ces matériaux répondent aux exigences de pression et réduisent le poids total du système. Pour les systèmes à moyenne pression (0,5 à 1,0 MPa, tels que les vérins pneumatiques dans les lignes de soudage automobiles), les composants doivent trouver un équilibre entre résistance à la pression et durabilité. Les connecteurs rapides en métal (par exemple en laiton ou en alliage d'aluminium) conviennent mieux ici, car ils ont une résistance à l'usure plus élevée que ceux en plastique ; les tuyaux doivent être fabriqués en caoutchouc renforcé (avec des couches de fibres intégrées) pour empêcher l'expansion ou la déformation sous pression moyenne. Pour les systèmes à haute pression (≥ 1,0 MPa, tels que les presses pneumatiques dans les machines lourdes), la sécurité et la résistance à la pression sont les principales priorités. Les raccords doivent être fabriqués à partir de métaux à haute résistance (par exemple, en acier inoxydable ou en acier allié) avec un usinage de précision pour garantir des connexions étanches ; les tuyaux doivent être de type résistant aux hautes pressions (par exemple, tuyaux renforcés de fil d'acier enroulé en spirale) qui peuvent résister à une pression extrême sans se fissurer. De plus, les systèmes haute pression nécessitent des soupapes de surpression (avec une pression nominale correspondant au système) pour éviter les accidents de surpression.

Comment garantir les performances d'étanchéité lors de l'adaptation des raccords et accessoires d'air à différentes exigences de pression ?

Les performances d'étanchéité sont un facteur clé dans la prévention des fuites d'air, en particulier dans les systèmes à haute pression, où même de minuscules fuites peuvent entraîner une perte de pression, une efficacité réduite du système ou des risques pour la sécurité. La première étape consiste à sélectionner le bon matériau d'étanchéité en fonction de la pression. Pour les systèmes à basse pression, des joints en caoutchouc nitrile ou en EPDM sont suffisants, car ils ont une bonne élasticité et un faible coût ; pour les systèmes à moyenne pression, les joints en caoutchouc fluoré sont meilleurs, car ils ont une résistance à la température et à la pression plus élevée ; pour les systèmes à haute pression, des joints métalliques (par exemple des joints en cuivre ou en aluminium) ou des joints composites (caoutchouc recouvert de métal) sont nécessaires, car ils peuvent résister à une pression extrême sans être écrasés. La deuxième étape consiste à choisir la structure d'étanchéité appropriée. Les raccords filetés pour systèmes basse pression peuvent utiliser du ruban adhésif ou du produit d'étanchéité pour filetage pour améliorer l'étanchéité ; pour les systèmes moyenne et haute pression, les raccords instantanés avec joints toriques intégrés (ou joints faciaux) sont plus fiables, car ils forment un joint étanche grâce à la déformation du joint induite par la pression. De plus, le couple d'installation doit être contrôlé : un serrage excessif peut endommager le joint ou le raccord, tandis qu'un serrage insuffisant peut provoquer une fuite. Par exemple, lors de l'installation de raccords filetés en acier inoxydable dans un système de 1,5 MPa, le couple doit être ajusté en fonction de la taille du raccord (par exemple, 15-20 N·m pour les raccords 1/2 pouce) pour garantir une bonne étanchéité sans dommage.

Quel rôle joue la sélection des matériaux dans l’adaptation des raccords et accessoires pneumatiques à la pression du système pneumatique ?

Le choix des matériaux affecte directement la capacité de charge, la durabilité et la sécurité des raccords et accessoires pneumatiques. Pour les systèmes basse pression, les matériaux plastiques (par exemple, nylon, POM) sont largement utilisés pour les raccords, car ils sont légers, résistants à la corrosion et économiques, bien qu'ils ne conviennent qu'à des pressions ≤ 0,5 MPa, car une pression plus élevée peut provoquer leur fissuration. Pour les systèmes moyenne pression, les métaux non ferreux (par exemple, le laiton, l'alliage d'aluminium) sont préférés : le laiton a une bonne usinabilité et une bonne résistance à la corrosion, ce qui le rend idéal pour les connecteurs rapides et les vannes ; L'alliage d'aluminium est plus léger que le laiton et convient aux composants nécessitant une réduction de poids (par exemple, les tuyaux pour équipements pneumatiques mobiles). Pour les systèmes à haute pression, les métaux à haute résistance sont essentiels : l'acier inoxydable (par exemple, 304 ou 316) présente une excellente résistance à la corrosion et à la pression, adapté aux environnements difficiles (par exemple, les usines chimiques) ; l'acier allié (par exemple, l'acier 45#) a une résistance élevée à la traction, adapté aux vannes et raccords haute pression qui supportent de lourdes charges. De plus, la compatibilité des matériaux avec le fluide de travail (air comprimé) doit être prise en compte : par exemple, dans les systèmes à air comprimé lubrifié à l'huile, les joints doivent être constitués de matériaux résistants à l'huile (par exemple, caoutchouc nitrile) pour éviter le gonflement ou la dégradation. L'utilisation de matériaux incompatibles avec la pression ou le fluide peut entraîner une défaillance prématurée des composants, comme l'utilisation de raccords en plastique dans un système de 1,2 MPa, qui peuvent se rompre après une courte période d'utilisation.
